坐標測量機是一種高效且精準的測量工具，其性能優于標尺、千分尺和游標卡尺等替代品。這些多功能機器可測量 3D 尺寸、GD&T 特征，并與醫療保健、汽車、航空航天等行業的 CAD 進行比較。

然而，并非所有三坐標測量都是一樣的——但這是個好消息！三坐標測量機具有不同的測量區域、軟件和精度。在為您的檢查或測量需求選擇合適的三坐標測量機時，應考慮這些因素中的每一個。

話雖如此，如果您想知道如何選擇三坐標測量機，以下文章會有所幫助。

三坐標測量機的類型

三坐標測量機 有很多種類型。類型基于用于分類的特征。

一般來說，坐標測量機有兩種分類：

l l根據坐標測量機使用的坐標系統分類

l l根據坐標測量機與零件表面的相互作用分類

笛卡爾坐標測量機分為四個子類別：移動橋式、固定橋式、懸臂式、龍門式。

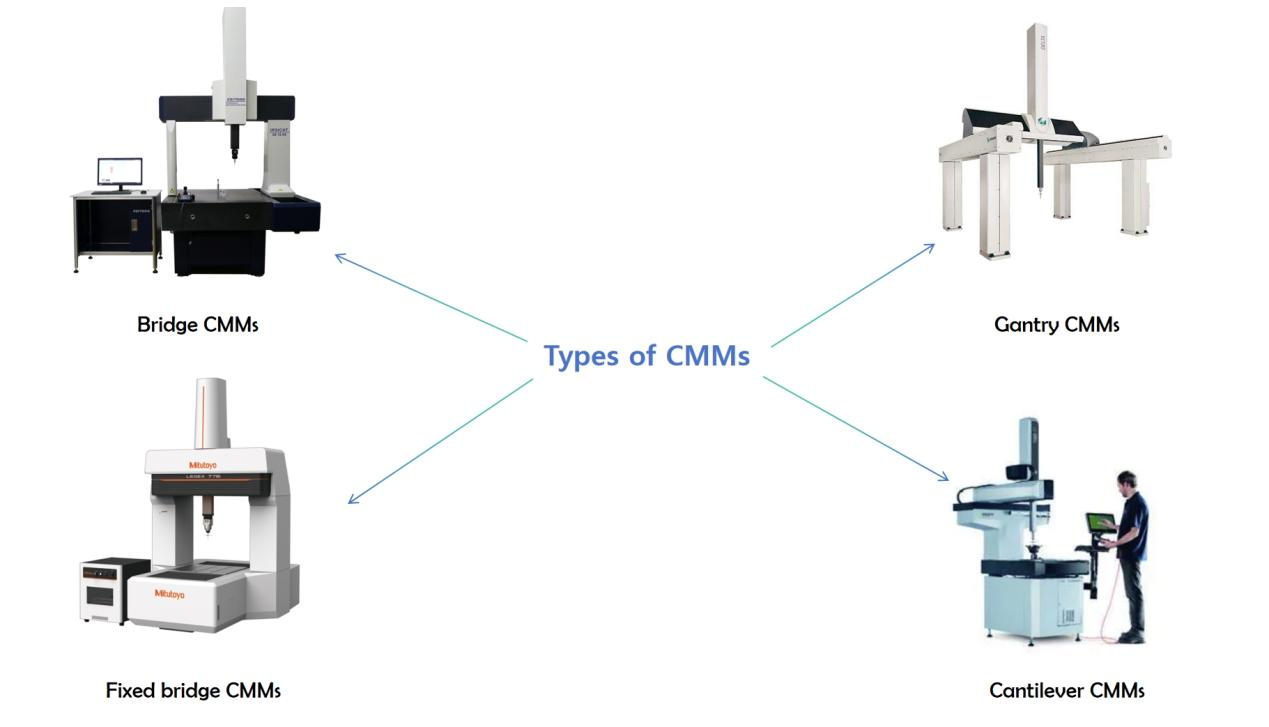

各種類型的笛卡爾坐標測量機。

圖 1 中所示的各種類型的笛卡爾坐標測量機解釋如下：

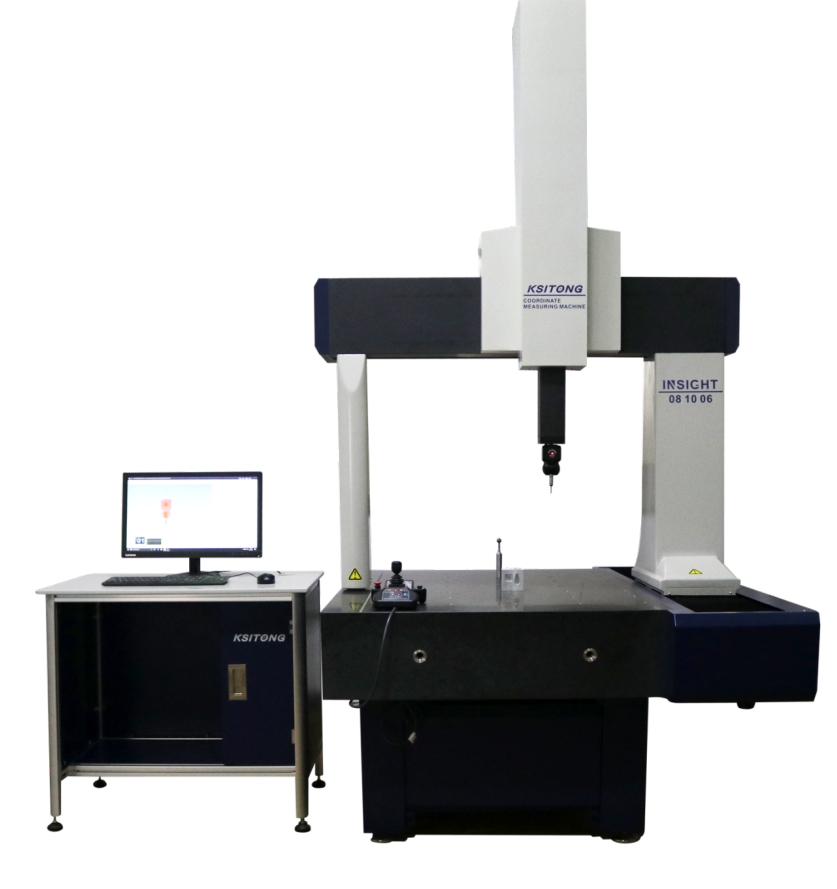

移動橋式

這種類型的坐標測量機是工業和實驗室中最常見的類型。這種類型的坐標測量機之所以受歡迎，是因?yàn)檫@種類型的坐標測量機在幾個方面取得了平衡，其中包括高測量精度、相對較高的測量速度（與其他類型的笛卡爾坐標測量機相比）以及測量各種形狀和尺寸的零件的能力。

這種類型的坐標測量機有兩條腿，它們一起沿一個方向或一個軸移動。另外兩個軸來自橋的運動及其垂直軸（z 方向運動）。

移動橋具有“行走”現象（微米或更小的尺度），其中兩個腿并不完全同時移動。這種“行走”現象會引入此類 三坐標測量機 特有的誤差。

對于五軸移動橋式 三坐標測量機，其他兩個旋轉軸主要來自觸針系統，可以沿兩個不同的軸旋轉。

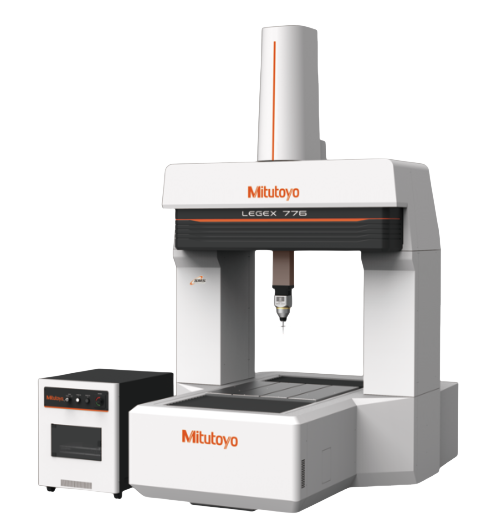

固定橋式

這種類型的笛卡爾 三坐標測量機 是所有其他笛卡爾 三坐標測量機 中精度出色款式的。

截至 2017 年，這種類型的三坐標測量機 的精度水平可以達到±(0.3+L1000)μm，其中 L 以毫米為單位。

但是，與任何其他笛卡爾三坐標測量機 相比，這種機型的測量速度較低。

這種類型的三坐標測量機 有兩個固定支腿（固定橋），因此 三坐標測量機 工作臺移動以提供由移動支腿提供的單向軸，就像移動橋式 三坐標測量機 的情況一樣。

因此，固定橋式 三坐標測量機 不會出現移動橋式 三坐標測量機中發現的“行走”現象。這是固定橋式三坐標測量機比移動橋式機具有更高精度的原因之一。

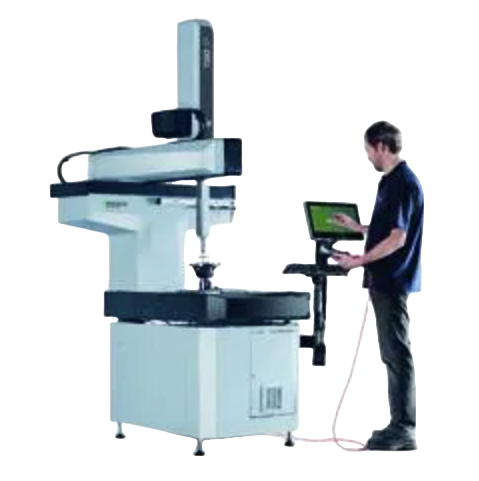

懸臂式

懸臂式三坐標測量機經常用于汽車行業。這種類型的 三坐標主要用于測量組裝汽車的車身。

帶水平臂的懸臂式三坐標測量機具有較長的測量臂，可以接觸帶有空腔的大型部件的表面，例如汽車車身。

但是，與移動橋式和固定橋式三坐標測量機相比，懸臂式三坐標測量機的精度較低。因?yàn)?，?dāng)懸臂處于最遠位置時，懸臂會產生彎曲效應。這種彎曲效應會導致測量誤差并降低三坐標測量機的精度。

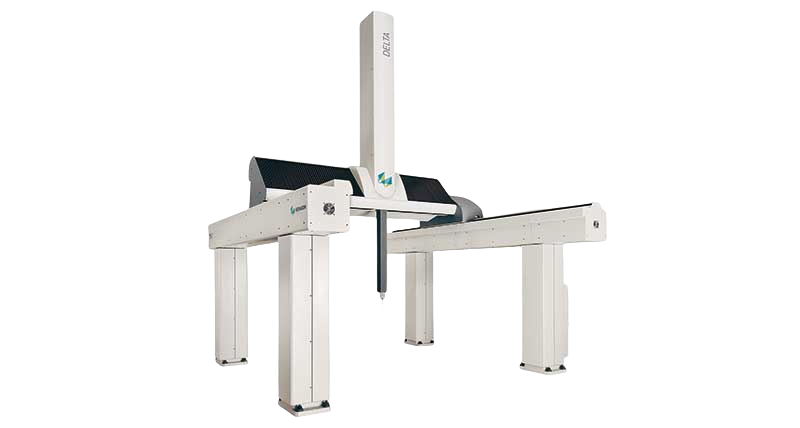

龍門式

這種類型的三坐標測量機具有較大的測量范圍。這種類型的三坐標測量機通常用于測量尺寸 > 10 m 的零件。

但是，與其他笛卡爾三坐標測量機相比，這種類型的三坐標測量 的測量精度較低。因?yàn)辇堥T三坐標測量機的測量范圍非常大，所以它的幾何誤差（體積誤差）會導致測量精度低。

基于 三坐標測量機 和零件表面之間相互作用的分類

基于 三坐標測量機 與零件表面相互作用方式的 三坐標測量機 類型包括：

觸覺（接觸）

觸覺 三坐標測量機 是一種機械接觸被測零件表面的 三坐標測量機。例如，觸覺式笛卡爾坐標測量機（例如移動橋式、龍門式和固定橋式坐標測量機）和觸覺式非笛卡爾坐標測量機（例如關節臂坐標測量機）。

觸覺（接觸式）坐標測量機的基本優勢在于，這種類型的坐標測量機使用物理探頭（例如紅寶石球的觸針針端）物理接觸零件的表面。

這種使用物理探頭物理接觸表面的過程可以通過分析建模。也就是說，可以建立在表面上滾動的球體的模型。

因此，可以使用分析模型預測觸覺坐標測量機的測量結果，并且可以自信地評估和驗證誤差。

這就是為什么觸覺坐標測量機總是用于驗證光學（非接觸式）坐標測量機的測量結果的原因。

觸覺坐標測量機的一些缺點是存在損壞零件的風險，由于小觸針針端的壓力，測量部件的表面會受到很大的壓力。觸針針端直徑越小，測量表面受到的壓力（赫茲力）就越大。

另一個缺點是，與光學 三坐標測量機 相比，觸覺 三坐標測量機 的測量速度相對較慢。此外，與光學 三坐標測量機 相比，觸覺 三坐標測量機 從表面測量的數據點的吞吐量較小。

例如，使用觸覺 三坐標測量機，可能需要數小時的測量時間才能從測量表面產生數千個數據點。而對于相同數量的數據點，光學 三坐標測量機 可能只需要幾分鐘的測量時間。

觸覺 三坐標測量機 的另一個明顯缺點是，由于針端尺寸有限，觸覺 三坐標測量機 對測量部件特征的訪問有限。例如，具有 1 毫米觸針針端直徑的 三坐標測量機，三坐標測量機 無法測量直徑小于 1 毫米的孔。

光學（非接觸式）

光學坐標測量機是一種不與被測部件表面物理接觸的坐標測量機。這種類型的坐標測量機使用光學方法探測表面。光學坐標測量機的一些常見示例是攝影測量和條紋投影系統。

光學坐標測量機的優點是它可以在相對較短的測量時間內產生大量數據點，例如在不到一分鐘或幾分鐘的時間內，它可以訪問部件上的小特征，并且不會損壞被測部件的表面。

同時，光學坐標測量機的缺點如下。根本的缺點是光學坐標測量機將光照射到表面并將反射光捕獲到傳感器或光電探測器，然后通過一定的算法和分析，從傳感器上檢測到的反射光重建表面。

問題是，光和表面之間的相互作用非常復雜，難以建模。這種困難導致光學 三坐標測量機 測量的表面無法進行分析驗證，并且對光學 三坐標測量機 重建表面的真實性存在一定程度的懷疑，并且難以評估測量的不確定度。

下一個缺點是光學 三坐標測量機 受測量部件材料類型的顯著影響。通常，透明或光亮的拋光表面很難用光學 三坐標測量機 測量。因?yàn)楣鈱W(xué) 三坐標測量機 的傳感器很難檢測到這些表面的反射光（由于飽和）。

另一個缺點是，由于光學 三坐標測量機 的數值孔徑 (NA)，通常很難測量表面坡度約為 90 度的表面。
